「0.7nm」と聞くと、次のPCやスマホが一気に速くなる話に見えます。ここは一度、ブレーキを踏んで整理したいところです。
IBMは2026年6月25日、0.7nm、つまり7オングストローム世代のsub-1nmチップ技術を発表しました。新しい構造の名前はnanostack。nanosheet系トランジスタを縦方向に重ね、チップの中に詰め込めるトランジスタ数を増やす研究成果です。
ただし、これは市販CPUやスマホSoCの発売ではありません。IBM自身も、量産入りまで5年程度かかる見通しとして説明しています。
🔬 0.7nmは「今日買えるチップ」の名前ではない

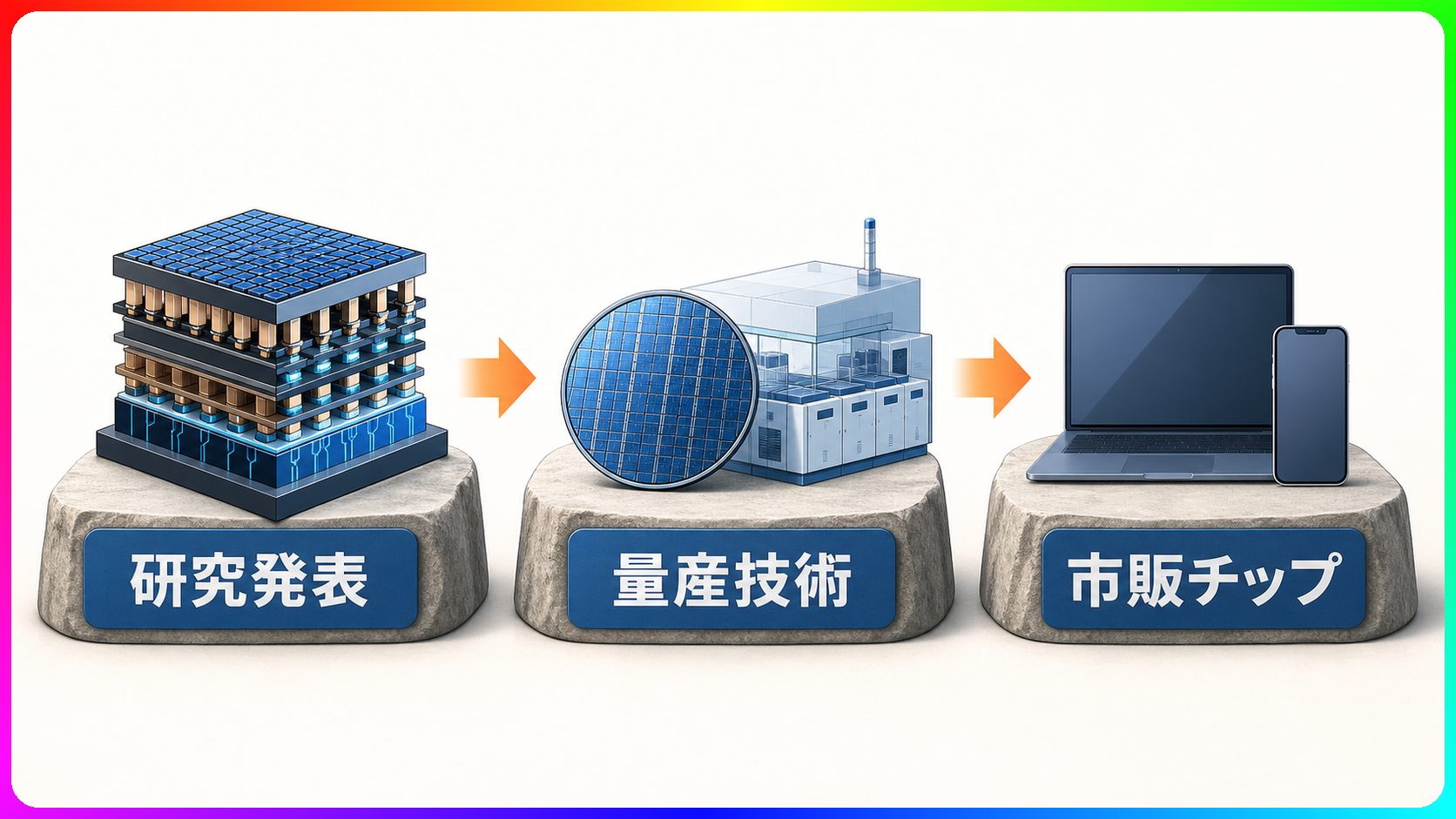

今回の発表でまず分けたいのは、研究発表、量産技術、市販製品の3つです。
IBMが示したのは、0.7nm世代を目指すためのトランジスタ構造と、その実現可能性です。公式発表では、CMOSインバータ動作、dual-channel engineering、超薄膜dielectric bondingなどを使い、nanostack構造を物理的に構築できることを示したと説明されています。
ここでテンションが上がるのはめちゃくちゃ分かります。トランジスタを横に小さくするだけでなく、縦に重ねて密度を上げる発想は、半導体の限界に対するかなり力技で、しかもエレガントです。
一方で、研究室で構造を示すことと、PCやスマホに載る量産チップを安定して作ることは別の話です。歩留まり、コスト、発熱、設計ツール、製造装置、採用メーカーまでそろって、初めて製品に近づきます。
🧱 nanostackは、平面の縮小だけに頼らない構造
IBMの説明によると、nanostackはnanosheet系トランジスタを垂直方向に積み重ね、さらにずらして配置する3D構造です。
従来の微細化は、ざっくり言えばチップ上の部品を細かく並べる方向に進んできました。ところが、配線や発熱、製造誤差の問題が大きくなるほど、平面上で詰めるだけでは限界が見えてきます。
nanostackの技術的なポイントは、トランジスタを縦にも使って密度を稼ぐことです。IBMは、指先の爪ほどのサイズのチップに約1000億トランジスタを搭載できる密度だと説明しています。
この数字は強烈です。現在の生成AIやクラウド処理は、モデルの賢さだけでなく、データセンター側の電力効率にも左右されます。もし同じ面積で多くの処理を載せられ、同じ処理に必要な電力を抑えられるなら、AIサーバーやクラウド基盤には大きな意味があります。
⚡ 最大50%性能、最大70%効率は「見込み」の数字
IBMは今回の技術について、同社が2021年に発表した2nm技術と比べて、最大50%の性能向上、または最大70%の電力効率改善を見込むとしています。
ここで大事なのは、最大50%性能向上と最大70%効率改善が同時に起きるという意味ではないことです。半導体では、性能を上げる設定と消費電力を抑える設定の間にトレードオフがあります。高性能側に振るか、省電力側に振るかで、実際のチップの性格は変わります。
それに、IBMの数字は市販PCやスマホのベンチマーク結果ではありません。OS、冷却、メモリ、電池、チップ設計、製造ばらつきまで含んだ最終製品の性能は、今回の研究成果だけでは決まりません。
🌐 生活への接点は、AIサーバーと電池持ちの余地
読者側の目線で見ると、今回の発表がすぐ効く場面はありません。次に買うノートPCやスマホの型番選びで、「0.7nm対応」を確認する段階ではないからです。
それでも、無関係ではありません。
生成AI、写真の自動補正、音声認識、クラウド同期、ゲーム配信などは、端末側のチップとクラウド側のデータセンターの両方に支えられています。半導体の電力効率が伸びれば、将来のAIサーバーの電気代、クラウドサービスの応答速度、端末側AI処理の電池持ちに波及する可能性があります。
ただし、そこまで行くには量産技術と採用製品が必要です。量産まで5年程度という見通しは、期待を持たせる一方で、まだ時間がかかることも示しています。
🏭 Rapidusの2nm計画とも混同しない
日本の読者に近い話としては、Rapidusの2nm量産計画があります。Engadgetは、Rapidusが2nm量産を2027年後半に目指していることを踏まえ、IBMの5年見通しは楽観的に見えると指摘しています。
ここも混同しない方がいいポイントです。今回のIBM発表は、Rapidus製品の発表ではありません。0.7nm世代の技術研究と、日本国内での2nm量産計画は、関連する半導体ロードマップ上の話ではありますが、同じ製品ニュースではありません。
今回の面白さは、微細化が行き止まりになったように見える局面で、構造の変え方でまだ粘れる余地を示したところにあります。PCやスマホの購入判断にはまだ早い。でも、将来のAIとクラウドの電力問題を考える材料としては、かなり大きい発表です。
出典
- IBM Newsroom「IBM Debuts World’s First Sub-1 Nanometer Chip Technology」（2026年6月25日）https://newsroom.ibm.com/2026-06-25-ibm-debuts-worlds-first-sub-1-nanometer-chip-technology
- Engadget「IBM says it has created the world’s first sub-1 nanometer chip」（2026年6月25日）https://www.engadget.com/2201541/ibm-says-it-has-created-the-worlds-first-sub-1-nanometer-chip/
